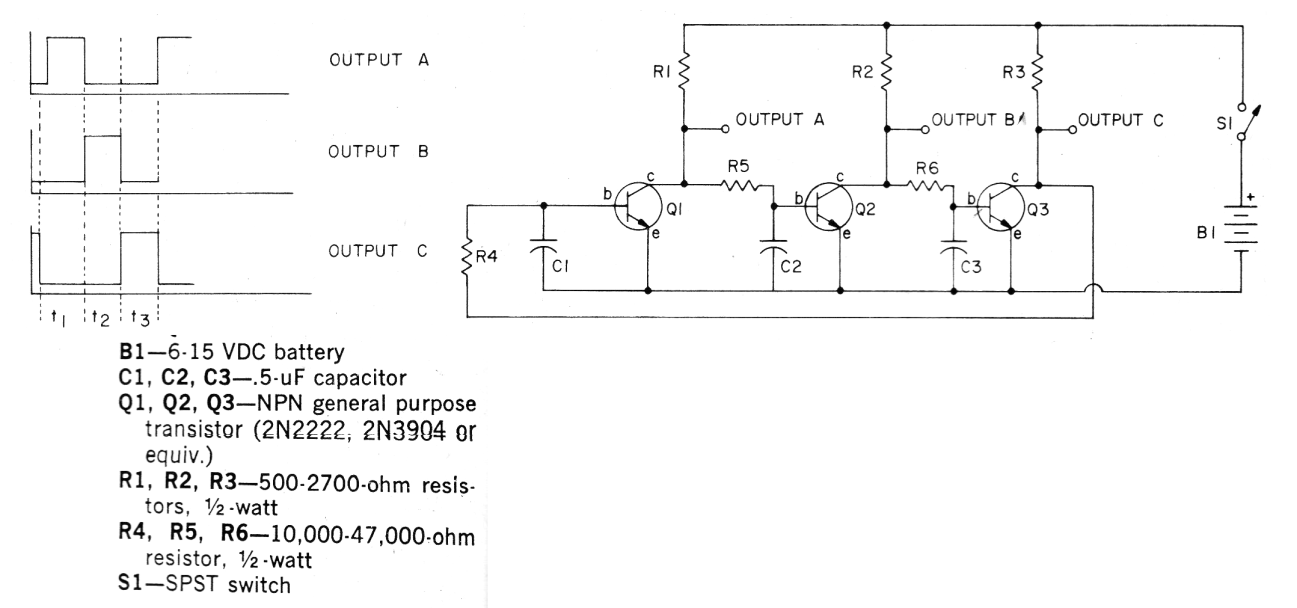

Este circuito se obtuvo en la publicación 101 Electronics Projects de 1979. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. Con este circuito podemos generar señales retangulares retardadas en tres fases, pues consiste en un tri-vibrador astable. Los transistores pueden ser los BC548 y los capacitores determinan la duración de las fases y la frecuencia final del circuito. La alimentación se puede realizar con tensiones de 6 a 15 V.
Generador rectangular de tres fases | Haga click en la imagen para ampliar |
