Este circuito se obtuvo en la publicación 101 Electronics Projects de 1979. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. En la figura tenemos la configuración básica para un filtro que rechaza la frecuencia determinada por la red dual-T de realimentación. Vea en la sección de matemáticas del sitio las fórmulas para calcular la frecuencia. Con los valores indicados, esta frecuencia es de 1 kHz. La alimentación debe ser simétrica de 6 a 12 V. La señal de entrada, no indicada en el diagrama original, se aplica a la entrada inversora.

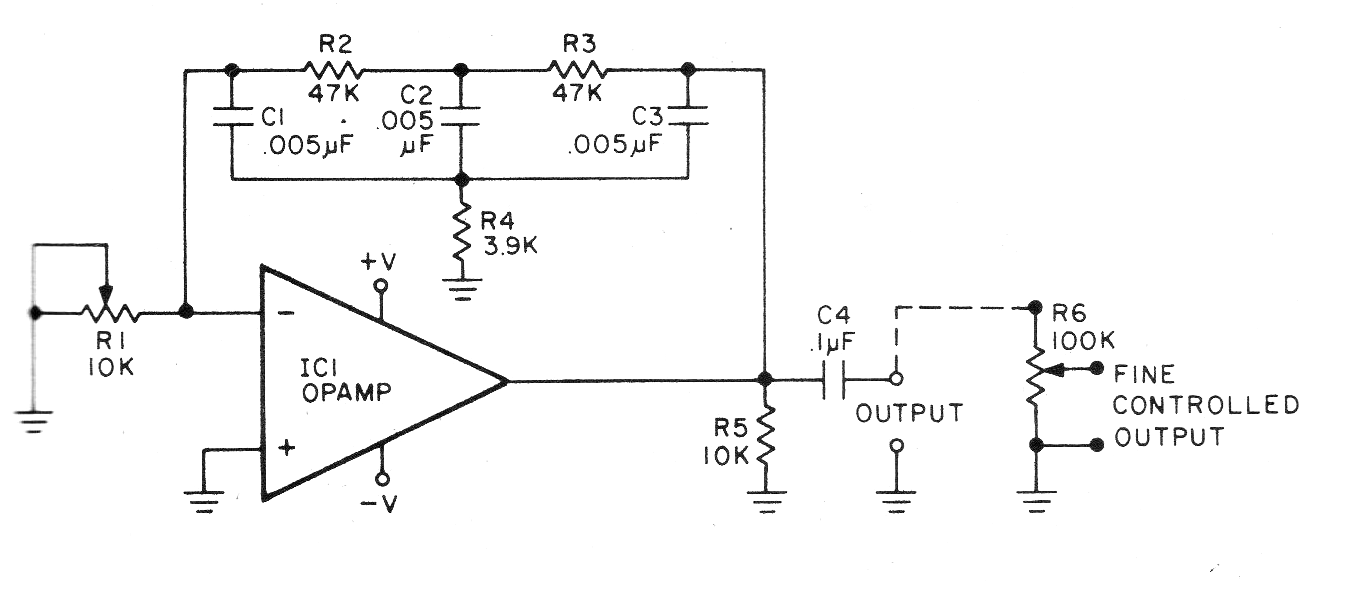

Filtro de Rechazo 741 | Haga click en la imagen para ampliar |
