Este circuito fue obtenido en un Electronics Handbook de 1991. La publicación ya no existe, pero este circuito todavía es útil pudiendo generar frecuencias fijas de 1 Hz a 1 MHz. La alimentación debe ser hecha con tensión de 5 V, pues los integrados usados son TTL.

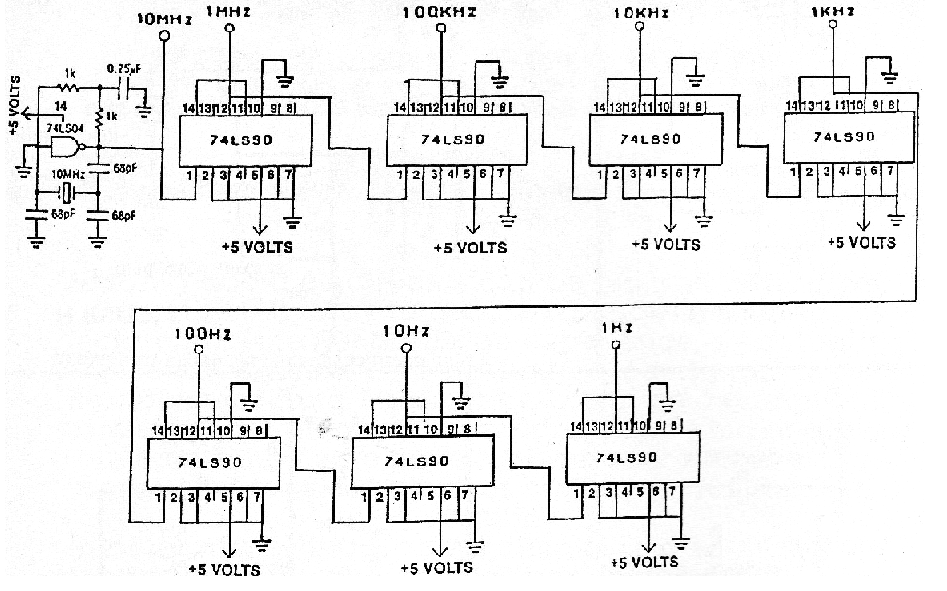

Generador de frecuencias | Haga click en la imagen para ampliar |
