Este circuito fue obtenido en un Electronics Handbook de 1991. La publicación ya no existe, pero este circuito todavía es útil pudiendo generar una señal de 20 MHz controlada por cristal. El transistor puede ser el BC5C548 o 2N2222 y la alimentación debe ser hecha con 5 V si el circuito sirve de reloj TTL Los diodos pueden ser los 1N4148.

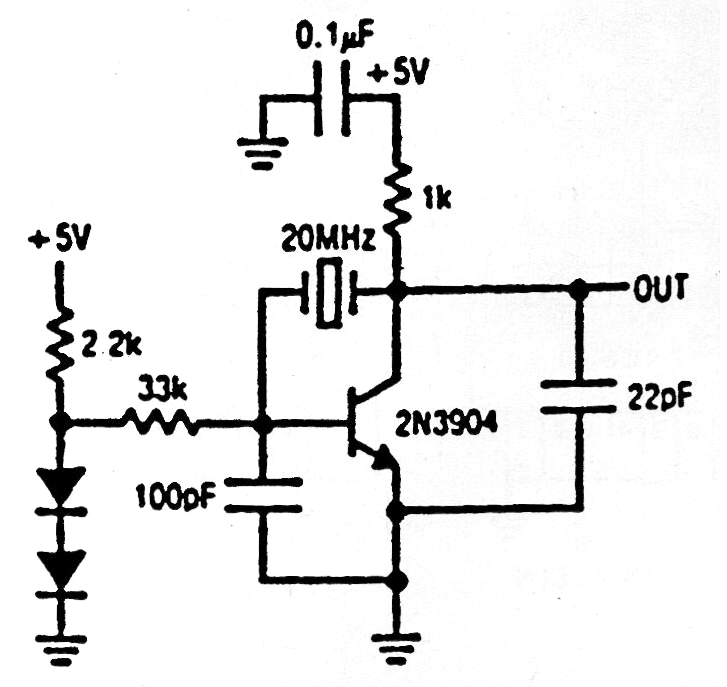

Oscilador de 20 MHz con Cristal | Haga click en la imagen para ampliar |
