He encontrado este circuito en una publicación de 1971. El circuito todavía se puede montar con facilidad, recomendando sólo la rectificación por onda completa con dos diodos o puente, para un nivel más bajo de ronquido. En lugar del transistor original se puede utilizar el TIP32 con ventajas. La corriente máxima de salida es 1 A.

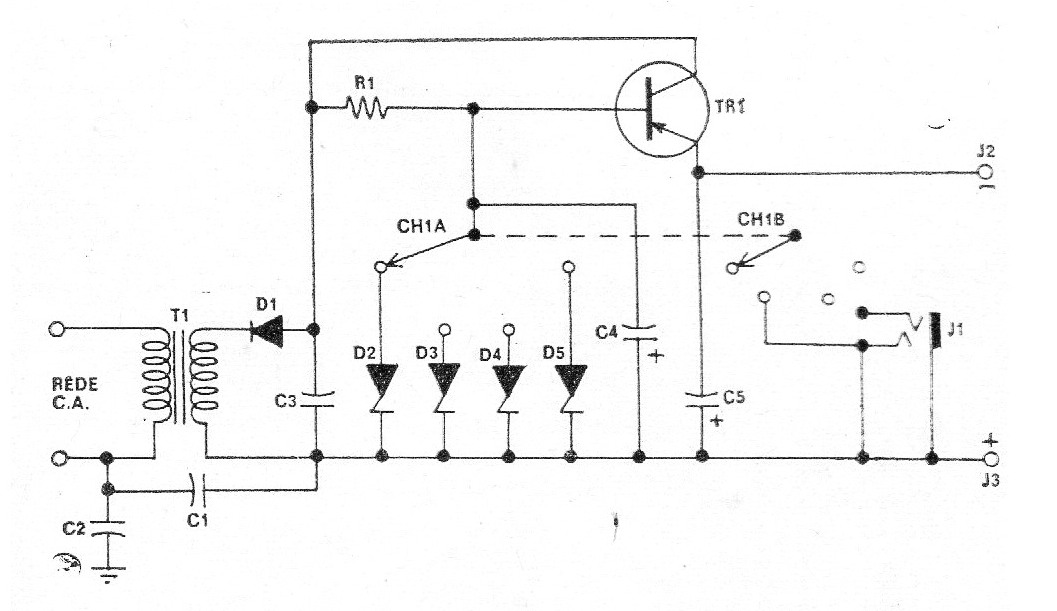

Fuente con Cuatro Tensiones de Salida | Haga click en la imagen para ampliar |
Fuente con Cuatro Tensiones de Salida
