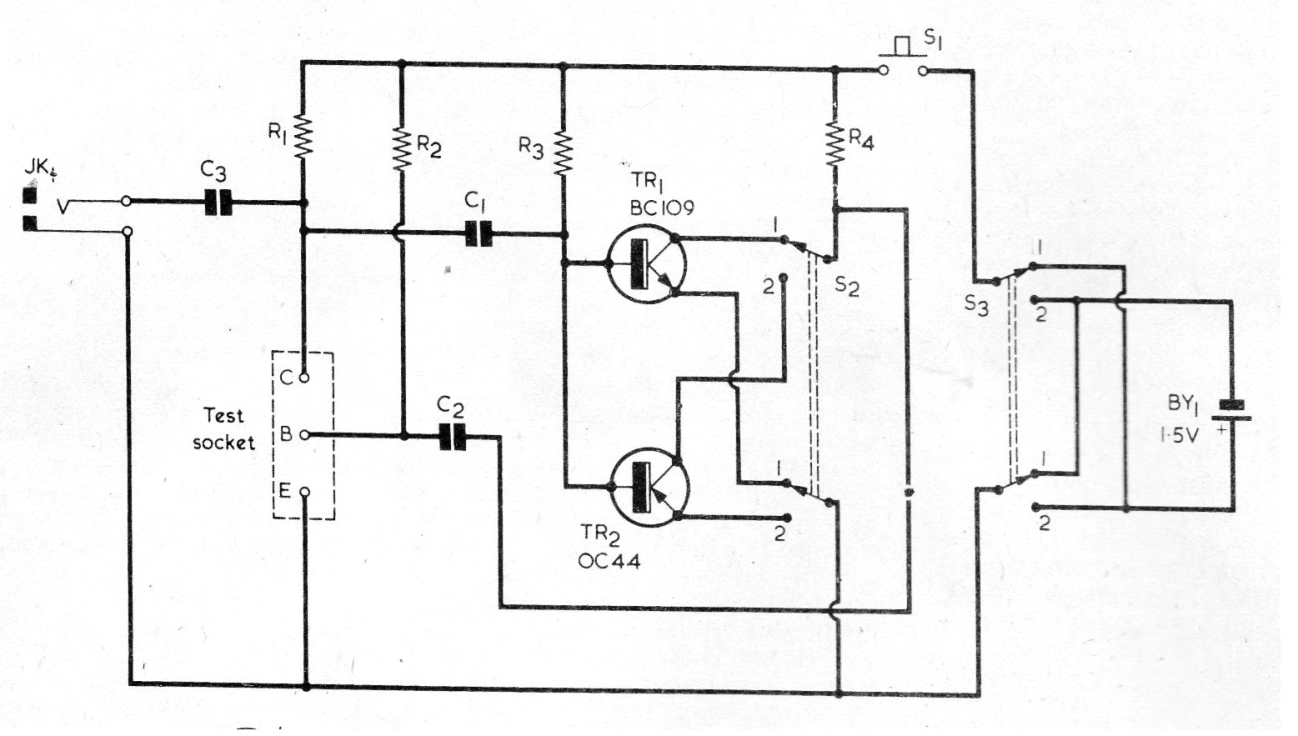

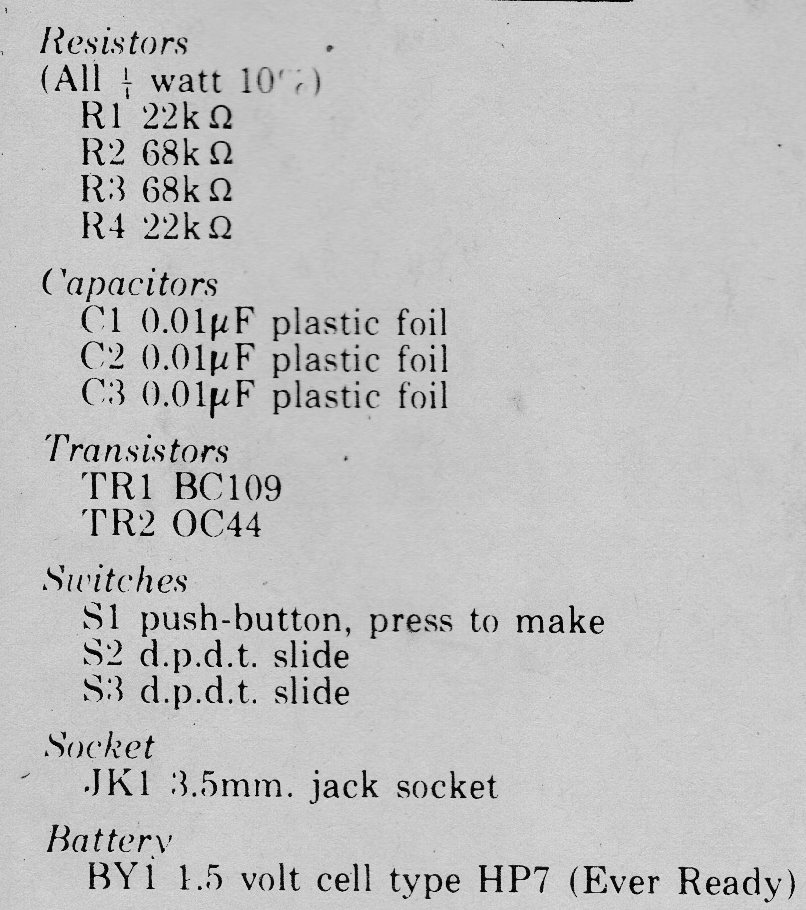

Este circuito fue encontrado en una Radio Electronics Constructor, revista inglesa de junio de 1976; La revista ya no se publica, pero el circuito se puede montar fácilmente con BC547 en lugar del tipo original NPN y BC558 para el PNP. El circuito prueba los transistores PNP PNN como NPN generando un tono audible en un auricular conectado al jack, si está bien.
