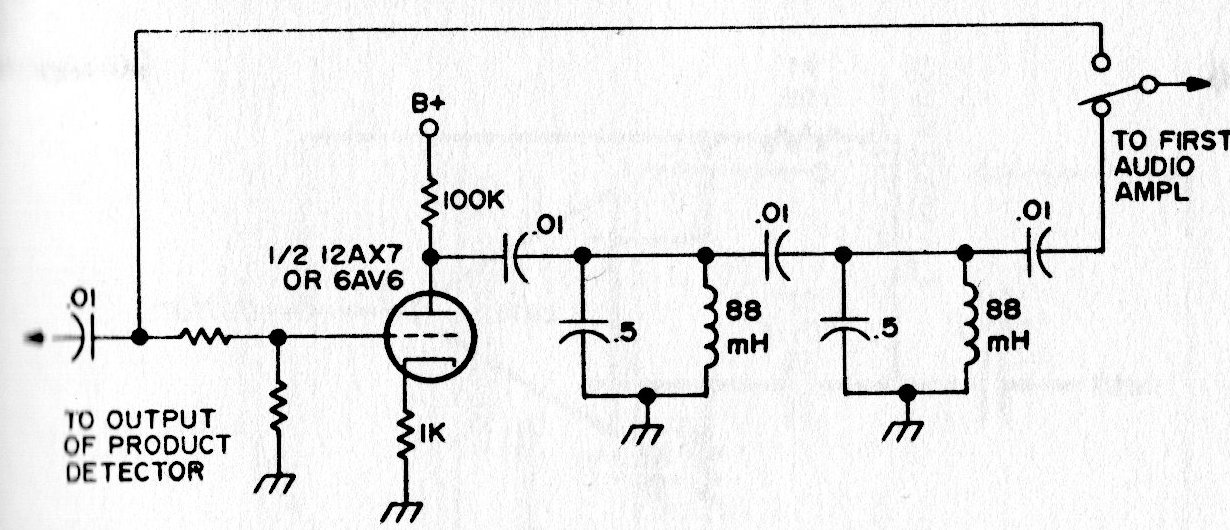

Este circuito valvular es de una documentación de los años 80. El filtro es del tipo selectivo y los componentes R y C determinan la frecuencia de operación. La tensión + B debe ser del orden de al menos 150 V.
