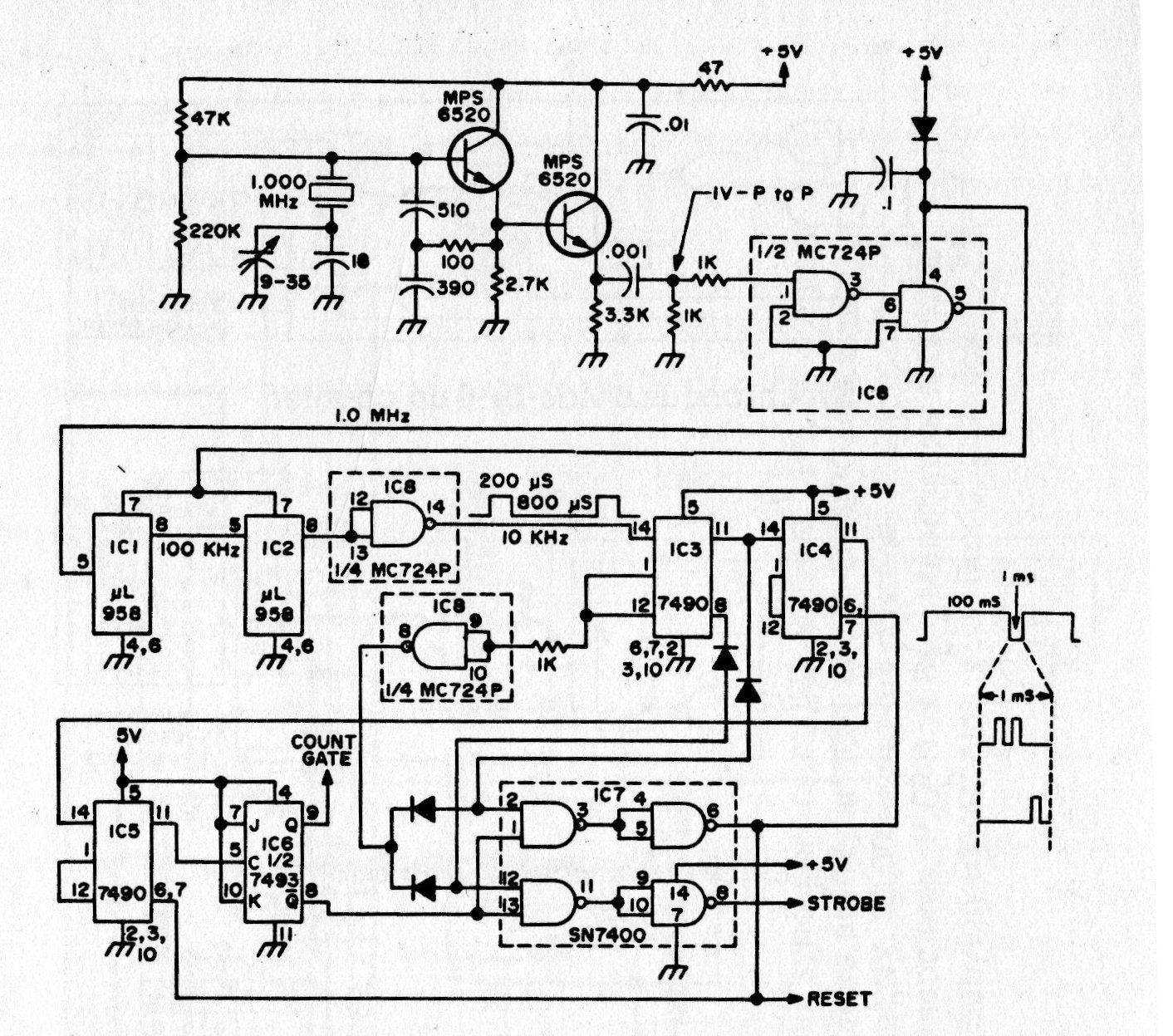

Este circuito fue obtenido en una documentación americana de los años 90. El circuito puede ser implementado con algunos componentes equivalentes, como los transistores y los circuitos lógicos TTL. La fuente debe ser de 5 V.
El segundo circuito que presentamos utiliza dos transistores amplificadores y un tercero como...
En realidad, este montaje sirve para mostrar cómo funciona un acoplador óptico. En este tipo de...
Una forma de obtener una señal de frecuencia exacta es con el uso de un oscilador controlado por cristal...
