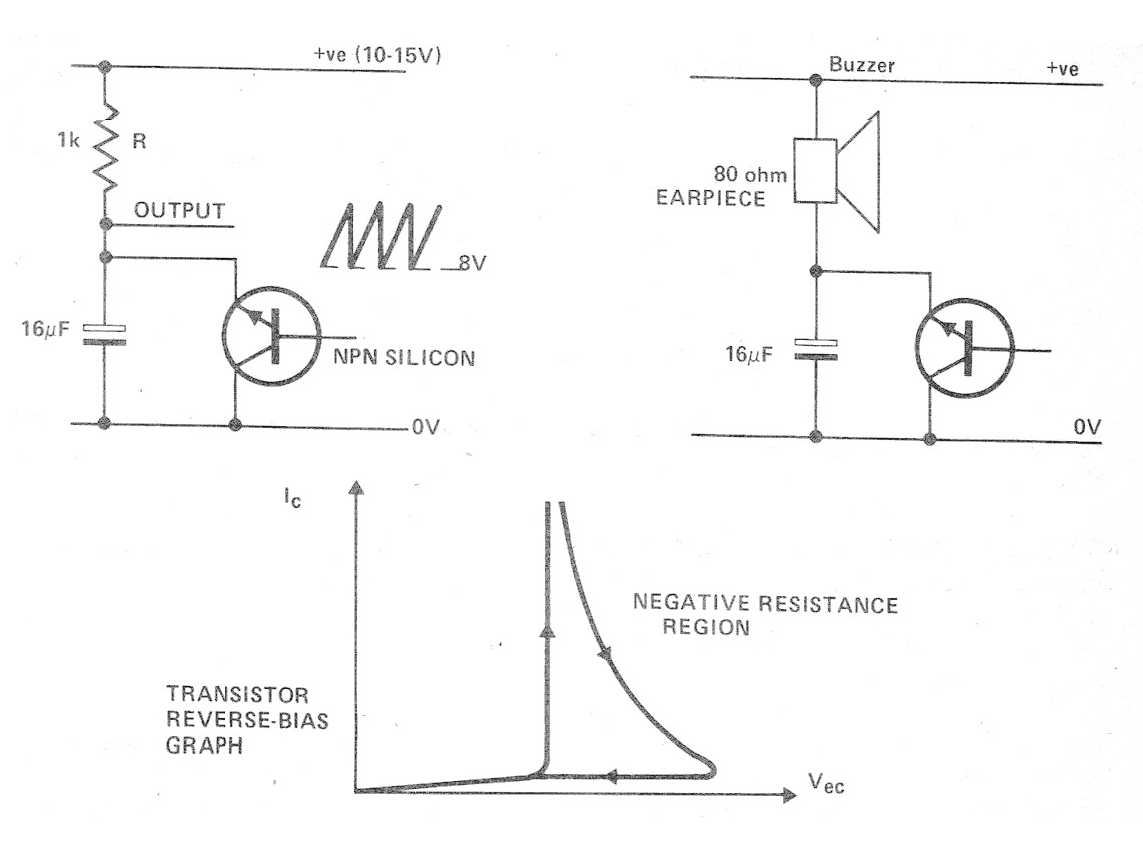

He encontrado este circuito en una revista de diciembre de 1975. El circuito aprovecha la característica de resistencia negativa de un transistor común cuando está polarizado de la forma indicada con una tensión algo elevada. Esta característica se debe a las fugas entre el colector y el emisor y la forma de onda de la señal es diente de sierra.
| Haga click en la imagen para ampliar |
