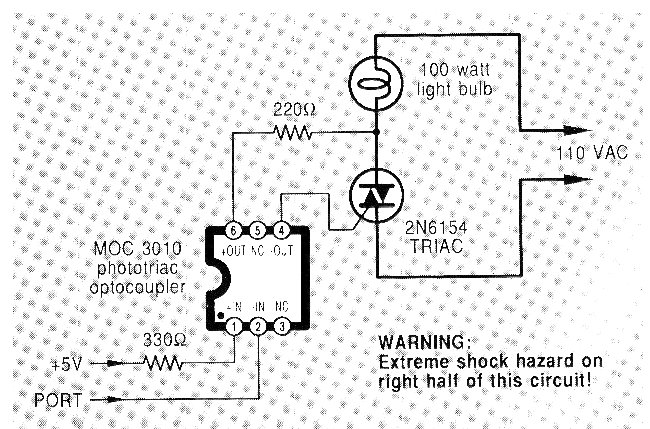

Este circuito fue encontrado en una revista Hands On de 1986. La revista ya no existe, pero el circuito es viable aún en nuestros días. Se trata de un circuito de un interruptor de potencia accionado por un aislador óptico con foto diac. El circuito puede utilizar Triacs de la serie TIC con corrientes máximas determinadas por sus características. Para 220 V hay otros opto aisladores que se pueden utilizar. Utilice este circuito sólo con cargas resistivas.
