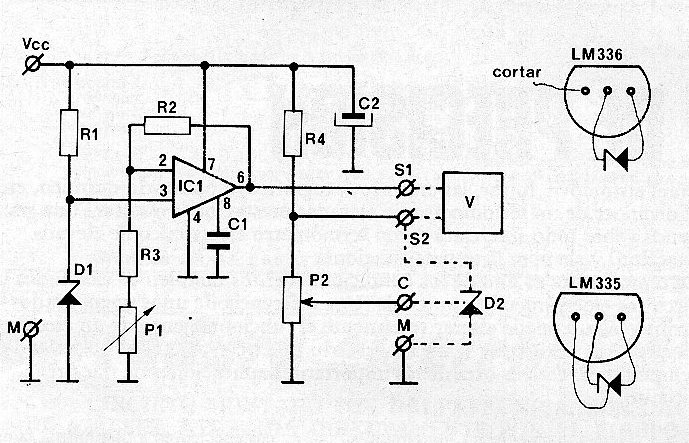

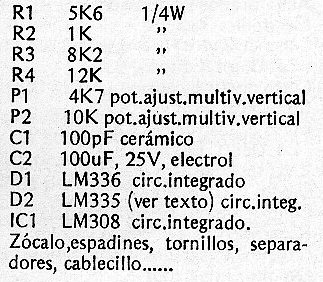

Este circuito fue encontrado en una revista Resistor, de la España de septiembre de 1986 y aún actual, a no ser por los circuitos sensores. La lectura de temperatura se puede realizar en un voltímetro o en un multímetro común. El circuito sensor se puede obtener en tres versiones LM135, LM235 y LM335 con diferentes franjas de cobertura. Compruebe en el datasheet cuál debe ser utilizado para su aplicación. El amplificador operacional puede ser el 741 y D1 es un diodo zener de 2,73 V. El circuito es alimentado por una tensión de 15 V y el ajuste de escala se realiza en P1 y P2.
