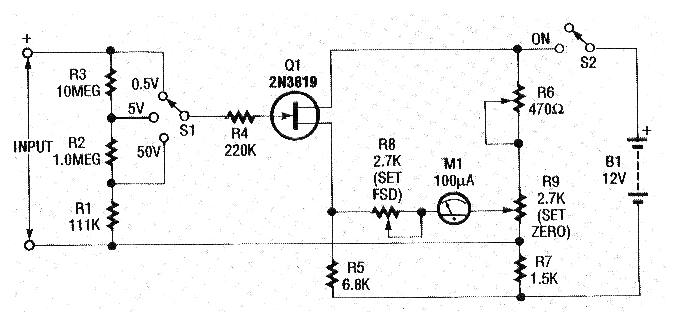

Este simple circuito con JFET fue obtenido en una revista Electronics Now de abril de 1993. La revista ya no existe, pero el circuito es actual, ya que funciona con prácticamente cualquier FET de unión como el MPF102, BF245, etc. El circuito tiene un consumo muy bajo. El circuito tiene tres escalas con una resistencia de entrada de 10 M ohms. El instrumento indicador es un microamperímetro de 100 uA de fondo de escala y R6 hace el ajuste de fondo de escala. El ajuste de nulo se realiza en R9
| Haga click en la imagen para ampliar |
