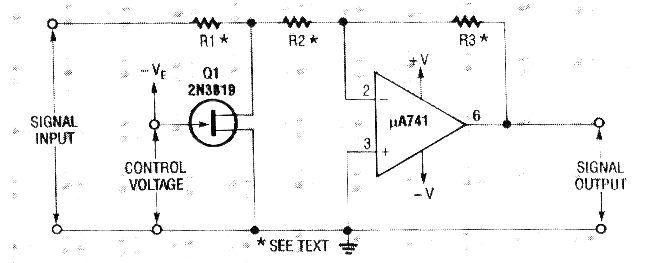

Este interesante circuito con JFET fue obtenido en una revista Electronics Now de abril de 1993. La revista ya no existe, pero el circuito es actual, ya que funciona con prácticamente cualquier FET de unión como el MPF102, BF245, etc. El circuito tiene un consumo muy bajo. Lo que este circuito hace es controlar la ganancia de un amplificador operacional a partir de la tensión aplicada a la conducción de un JFET común. La ganancia en condiciones normales se da por los valores de R1, R2 y R3, según las fórmulas tradicionales que se pueden encontrar en la sección de Matemáticas para la electrónica del sitio. Por ejemplo, con R3 de 100k y R1, R2 de 10k tendremos una ganancia 10 que puede ser variado por la tensión aplicada al FET. Vea que la fuente de alimentación debe ser simétrica.
