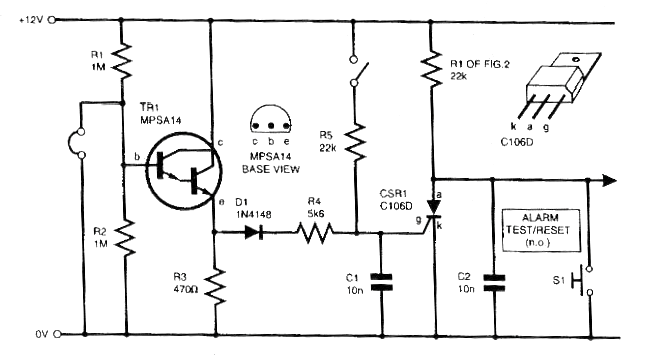

Este circuito salió en una práctica electrónica de junio de 1997. La revista todavía existe, pero a pesar de la fecha el circuito sigue siendo actual y el Darlington puede ser sustituido por un BC517 que es más fácil de obtener. Se trata de una alarma de consumo extremadamente baja, pues la corriente en el sensor está determinada por un resistor de 1 M. El circuito dispara un SCR, que puede ser un TIC106 y como carga se puede conectar un relé u otro dispositivo. La alimentación del circuito se realiza con una tensión de 12 V. El pasador 1 indicado va al circuito de accionamiento que estará con el otro polo en la alimentación positiva.
