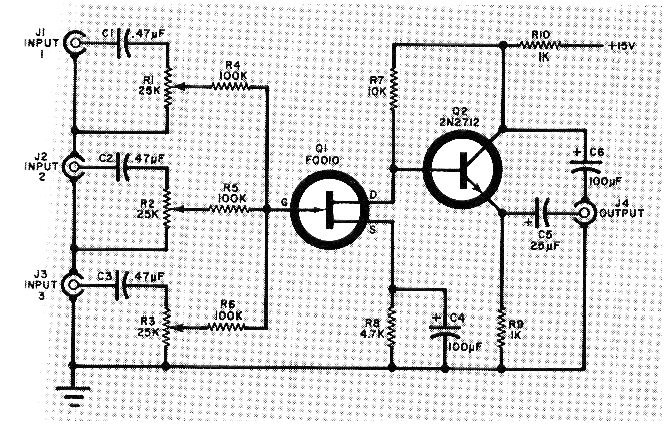

Este circuito salió en el Electronic Experimenter Handbook de 1980, una publicación de la Popular Electronics que ya no existe. El circuito muestra un mezclador de tres entradas con alta ganancia usando un FET que puede ser el BF245 y un transistor bipolar que puede ser el BC548 .. La alimentación debe ser hecha con fuente de 15 V, pero el consumo es bajo, algunas decenas de miliampères. Los cables de entrada y salida de señales deben ser blindados.
| Haga click en la imagen para ampliar |
