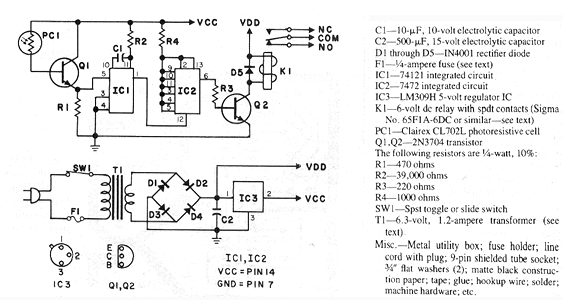

Este circuito salió en el Electronic Experimenter Handbook de 1980, una publicación de la Popular Electronics que ya no existe. El circuito se puede montar con facilidad ya que los componentes son actuales. Con él podemos encender y apagar una carga usando una linterna como transmisor. El rele es de 6 V y el relé también, pudiendo ser usado para Q1 y Q2 el BC548. El transformador tiene un secundario de 6 V x 300 mA o más y el LDR puede ser de cualquier tipo común. IC3 puede ser reemplazado por el 7805.
