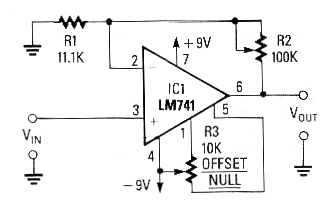

Este circuito salió en la Radio Electrónica de más de 1989. La revista ya no existe, pero el circuito es actual, mostrando cómo obtener ganancia 10 de un 741. La fuente debe ser simétrica y la tensión puede variar entre 5 y 12 V. La ganancia se ajusta en R2 que varía la resistencia en el circuito de realimentación. En este caso tenemos una ganancia de tensión ajustable entre 1 y 10. Con un potenciómetro de 1 M podemos ajustar la ganancia entre 1 y 100. Vea más sobre los cálculos de este tipo de circuito en la sección de Matemáticas Para Electrónica del sitio.
