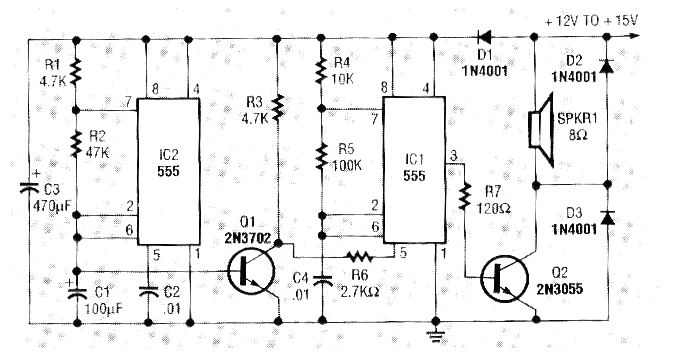

Este circuito, muy conocido de los lectores y bien explorado en nuestro artículo "El Circuito Integrado 555" (ART804S), fue encontrado en una Radio Electronics de octubre de 1992. La revista ya no existe, pero el circuito es actual. Vea más en nuestro ART804S y en la sección de matemáticas como hacer cálculos para los componentes de este circuito. En este circuito, una señal intermitente se reproduce en el altavoz imitando una. La frecuencia central está determinada por R4, R5 y C4. La modulación es dada por R1, R2 y C1. También podemos añadir en la etapa de potencia un BD135 o TIP31 como se muestra en el ART804S para obtener mucho sonido más intenso. Este circuito se puede utilizar en las alarmas. Q1 puede ser el BC548.
| Haga click en la imagen para ampliar |
