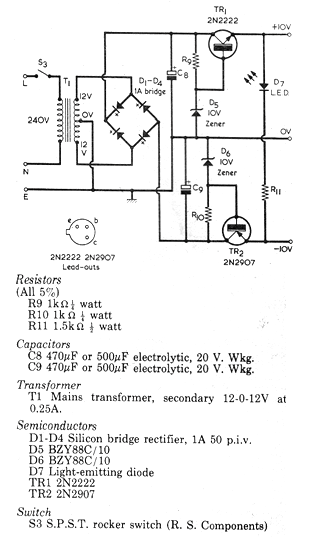

He encontrado este interesante circuito en una Radio & Electronics Constructor de marzo de 1976. El circuito es actual, bastando usar para el transistor NPN un BD135 y para el PNP un BD136. El zener determina la tensión de salida que puede cambiar. El transformador de 12 + 12 V tiene corriente de 250 a 500 mA. Los transistores deben montarse en radiadores de calor. Los diodos del puente pueden ser los 1N4002 o 1N4004. El indicador LED es opcional. En realidad la tensión de salida es un poco menos de 10 V pues, debemos considerar la caída de tensión en la junción emisor-base emisora de los transistores.
