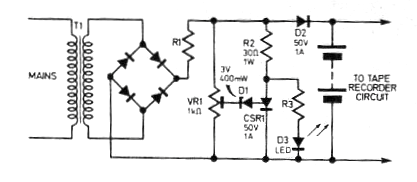

El circuito presentado fue encontrado en una Practical Electronics de febrero de 1976. El circuito consiste en un cargador simple, para pilas de níquel-cadmio o Nicad ,. Estas pilas se recargan a través de una corriente de intensidad controlada, aplicada en el sentido inversor a la normalidad. El circuito mostrado es simple. Puede ser montado con componentes comunes. El circuito fue originalmente diseñado para cargar las baterías de un grabador, pero sirve para otros tipos. El SCR es el TIC106 y los diodos del puente y D2 son 1N4002. El zener en la puerta del SCR es de 3V. El transformador tiene 6 V x 200 a 500 mA de secundario y R1 tiene valores entre 100 ohms y 470 ohms según la corriente de carga. VR1 se ajusta para que el SCR dispare con la batería cargada.
