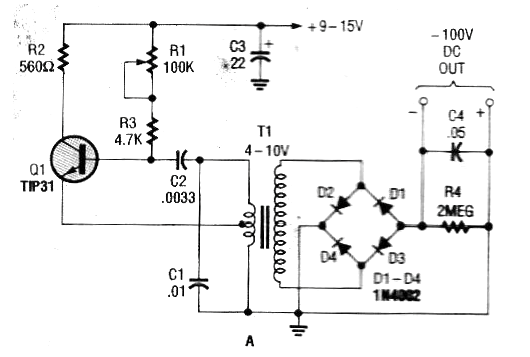

He encontrado este circuito en una Popular Electronics de junio de 1993, salva de inundación (de ahí el escaneado un tanto como borrado). Se trata de un inversor de baja potencia que proporciona una tensión de salida de 100 V. El transistor debe estar dotado de radiador de calor y la alimentación de entrada puede quedar entre 9 y 15 V. R1 ajusta el circuito para el mejor rendimiento. El transformador tiene un secundario de 6 + 6 V a 12 + 12 V con 250 a 300 mA. La tensión de salida, en realidad puede variar bastante dependiendo de la carga y de las características del transformador quedando entre 100 y 300 V en algunos casos.
