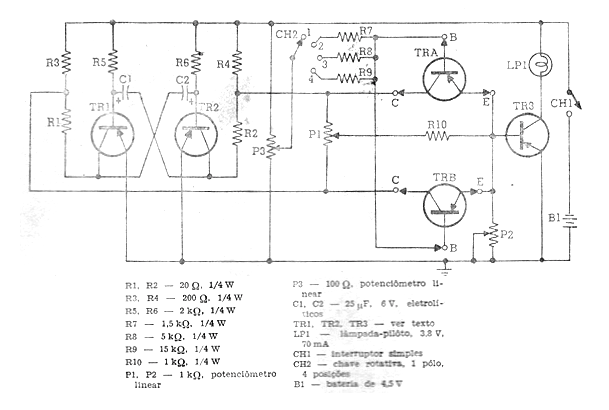

He encontrado este circuito en una revista de 1969, salva de inundación (de ahí el escaneado un tanto como borrado). Este circuito utiliza dos transistores en un multivibrador que genera señales para permitir la comparación de ganancia de dos transistores. Si la ganancia es igual a la lámpara LP1 indica esto cuando el potenciómetro P1 está centralizado. Con ello es posible seleccionar en un lote transistores con las mismas características. TR1 y TR2 pueden ser BC558 y la alimentación tanto se puede hacer con 4,5 como 6 V. Sugerimos sustituir la lámpara indicadora por un LED en serie con un resistor de 470 ohms.
