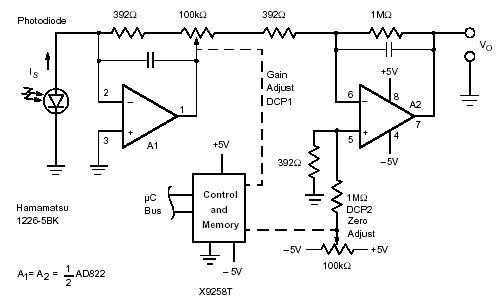

Lo que circuito que presentamos es sugerido por Intersil (www.intersil.com) en su Application Note 135 teniendo por indicación el uso de potenciómetros electrónicos en el control de ganancia y en el ajuste de cero. El circuito mostrado en la figura utiliza dos amplificadores operacionales amplificando la señal de un foto-diodo como sensor y tiene su ganancia ajustada por un potenciómetro electrónico X9258T. Se observa que el control de ganancia y ajuste de nulo de ese circuito se realiza a partir de un bus de un microcontrolador. Los amplificadores operacionales usados ??son del tipo AD822 de bajo ruido, siendo ideales para ser usados ??con sensores fotovoltaicos. En este circuito el sensor opera en ese modo en que es la tensión generada por los portadores de carga que es usada por el circuito y no la corriente que se obtiene cuando portadores son liberados, lo que ocurre cuando el sensor opera en el modo resistivo.
