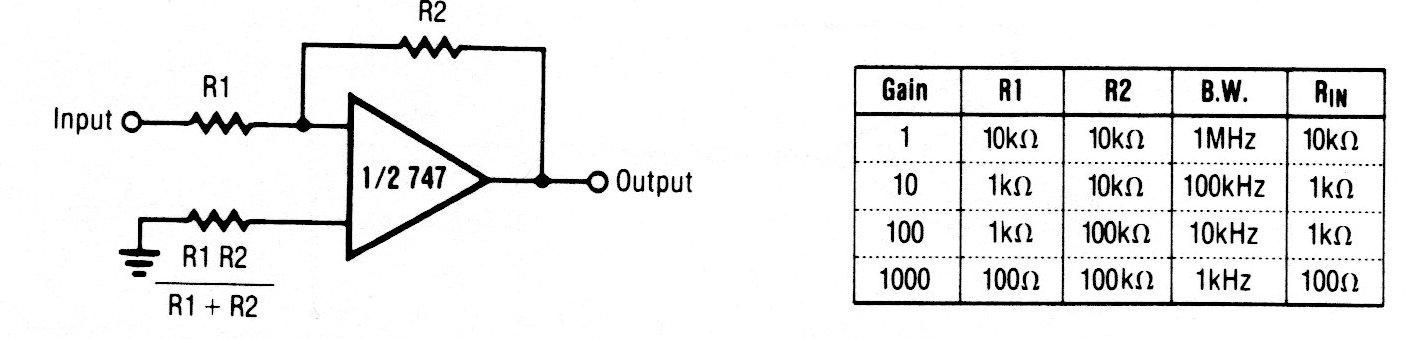

Esta es la configuración tradicional de un amplificador inversor con operacional. El operacional tomado como ejemplo es raro actualmente, pero el circuito vale para otros y del lado tenemos una tabla con los componentes para diversas ganancias y bandas de frecuencia.
| Haga click en la imagen para ampliar |
