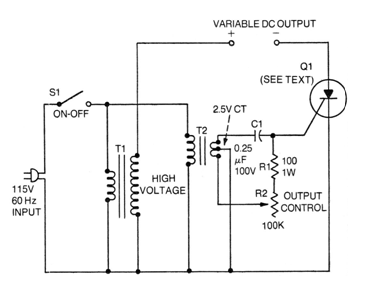

Encontramos este circuito en una documentación sobre SCRs de los años 70. El circuito puede ser implementado con un SCR del tipo TIC de acuerdo con la tensión máxima que se desea en la salida. La alta tensión se obtiene con un transformador que tiene primario conforme a la red y secundario conforme a la tensión deseada. T1 tiene un secundario entre 2,5 y 6 V con toma central. C1 debe ser probado con valores entre 220 nF y 470 nF. El SCR debe montarse en un disipador de calor.
