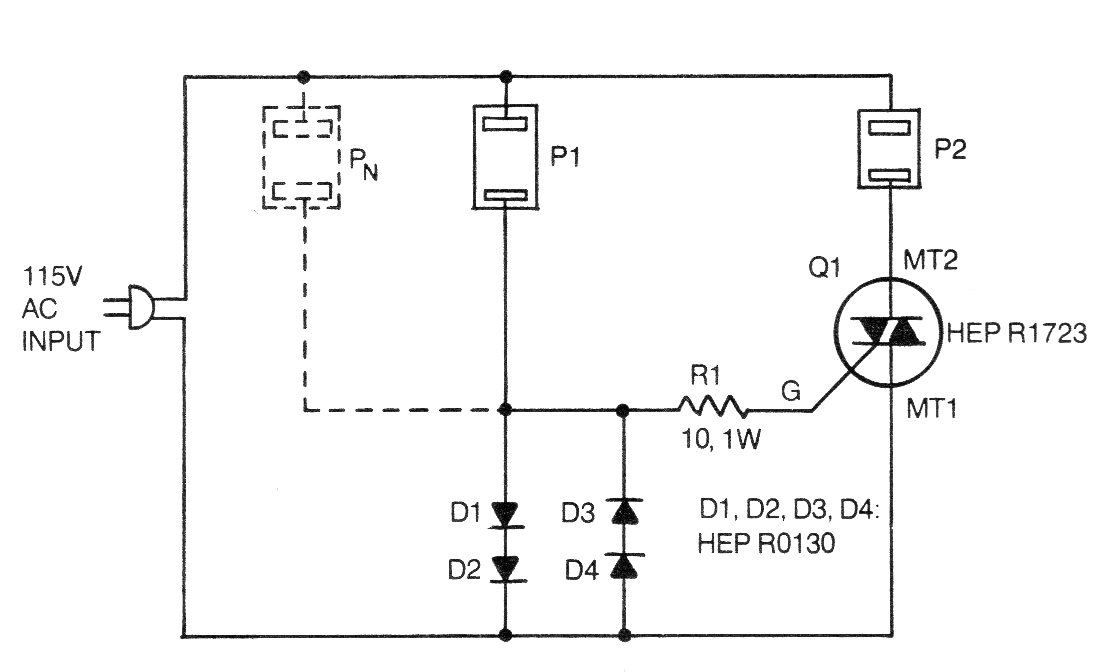

Cuando se conecta cualquier aparato conectado a P1 o Pn, se enciende automáticamente el aparato conectado a P2. El triac debe ser de tipo de la serie TIC con corriente de acuerdo con la carga. El circuito es de una documentación americana sobre triacs de los años 70. El triac debe estar dotado de radiador de calor y los diodos con corrientes de acuerdo con los aparatos alimentados en P1 a Pn. El circuito también funciona en la red de 220 V con componentes apropiados.
