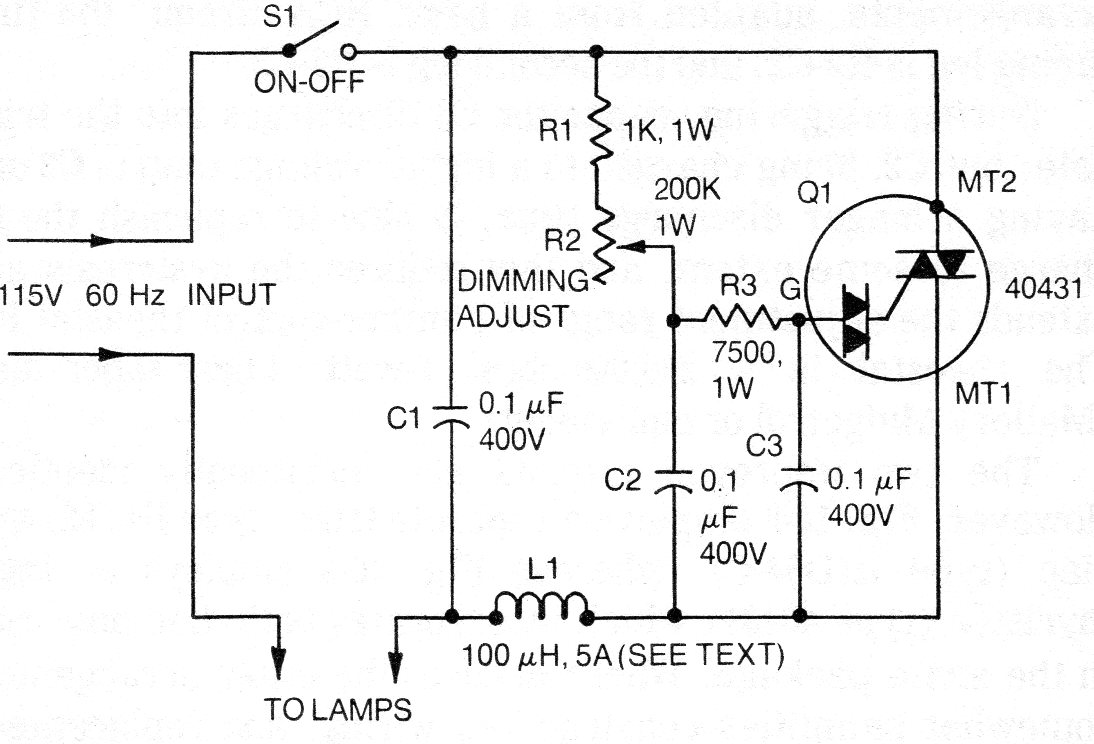

Esta es una versión de dimmer para lámparas incandescentes (no utilice otro tipo) de una antigua documentación de la RCA, fabricante del triac y del diac. El circuito puede ser montado con triacs de la serie TIC y cualquier diac. También podemos hacer cambios para operar en 220 V aumentando C2 y C3 a 220 nF; El triac debe estar dotado de radiador de calor y L1 consiste en 10 espiras de hilo 16 en un tubo de 1 cm de diámetro. El circuito es de una documentación de la fábrica de 1976.
| Haga click en la imagen para ampliar |
