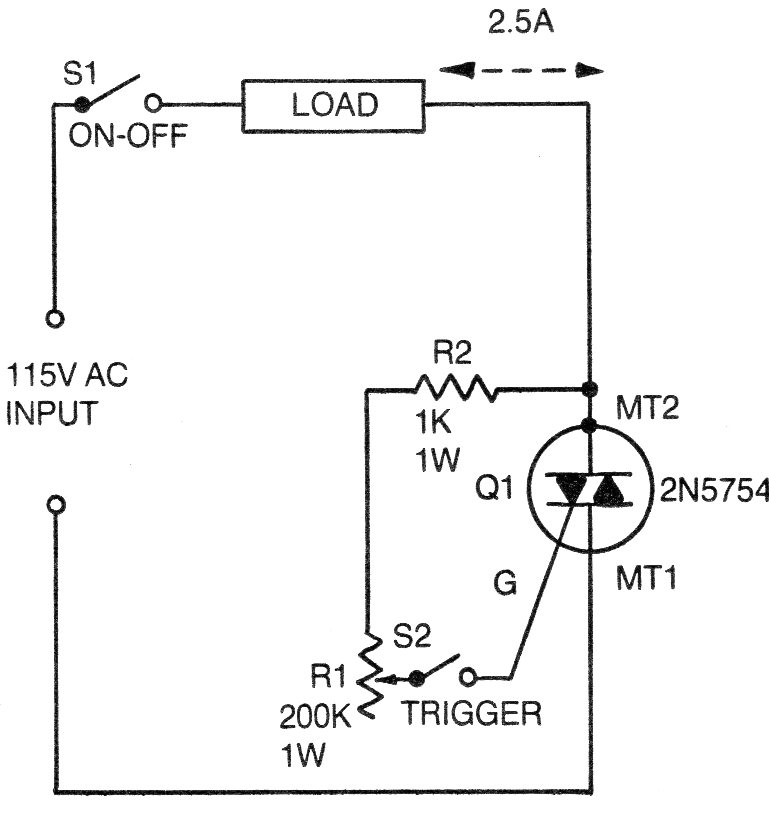

Esta es la configuración tradicional de una llave de potencia con triac, como se muestra en una documentación técnica de 1976. El triac puede ser cualquiera de la serie TIC con la corriente de acuerdo con la carga y la tensión de acuerdo con la entrada. La corriente en el sensor es baja. El potenciómetro R1 de disparo puede ser de 220k de hilo. El triac debe estar dotado de radiador de calor de acuerdo con la carga controlada.
