El circuito mostrado en la Figura 1 se utiliza a menudo en fuentes de alimentación. Es posible obtener una tensión continua que tiene tres veces el valor de pico de la tensión de entrada sinusoidal. Los condensadores y diodos deben ser capaces de soportar la tensión de entrada máxima. La corriente y la ondulación dependen de los valores de los condensadores usados. Con un pico de 155 V de entrada (110 Vrms) tieniemos una salida de 464 V.

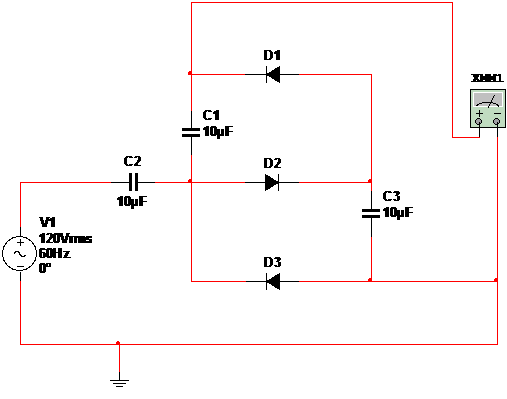

Diagrama del Triple de tensión.
En la simulación realizada en Multisim Blue, conectando a la salida del circuito de un voltímetro, obteniendo así una tensión de 464.896 V desde una entrada 155.563 V. La indicación del medidor virtual se da en la figura 2.
Figura 2 - Tensión de salida indicada por el medidor virtual.
