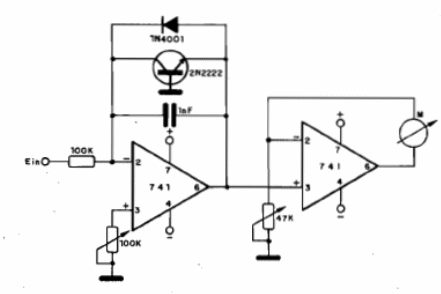

La indicación de corriente en el miliamperímetro conectado a la salida de este circuito corresponde a una tensión de entrada en una escala logarítmica. El ajuste del circuito para operación correcta se realiza en los dos trimpots. La fuente de alimentación debe ser simétrica de 5 a 12 V. El transistor 2N2222 es el responsable del comportamiento logarítmico del circuito junto con el diodo. Se pueden utilizar amplificadores operacionales equivalentes. La tensión de entrada no debe superar la tensión de alimentación. El circuito puede ser modificado para operación con sensores, haciéndolos operar en una escala logarítmica.
