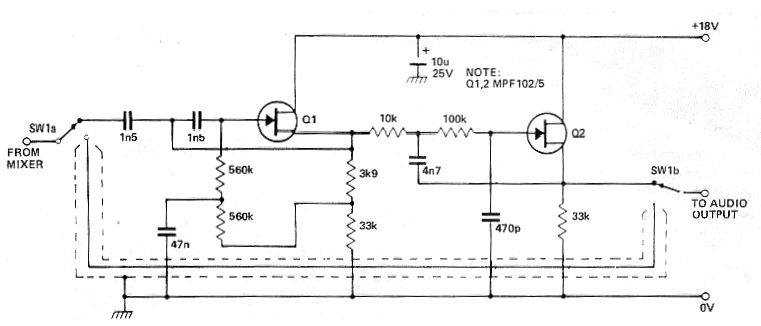

La revista Electronics Today International en la versión impresa ya no existe. Este diagrama salió en el número de diciembre de 1980 y consiste en un filtro activo de audio, para ser intercalado entre un mezclador y otra fuente de señal y la entrada de un amplificador. La alimentación se puede extraer del propio amplificador, ya que la corriente es muy baja. Los transistores pueden ser sustituidos por equivalentes como el BF245. El circuito filtra ruidos, eliminándolos.
| Haga click en la imagen para ampliar |
