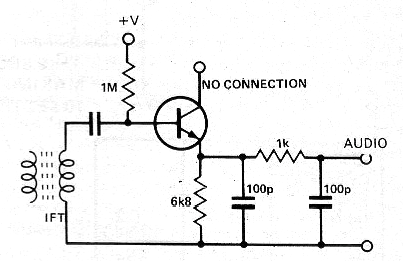

Encontramos este circuito simple en una publicación inglesa denominada Electronic Circuit Design en el no 3 de la primavera de 1980. El circuito consiste en una configuración que muestra cómo usar un transistor común como detector. Se utiliza la unión base-emisor y los mejores resultados en términos de sensibilidad se obtienen con transistores de germanio, en cuyo caso obtenemos un diodo equivalente a los 1N34 o 1N60. El capacitor sin valor tiene valores típicos entre 22 nF y 220 nF. Observe que el terminal de colector permanece sin conexión. La tensión + V puede quedar entre 3 y 15 V.
