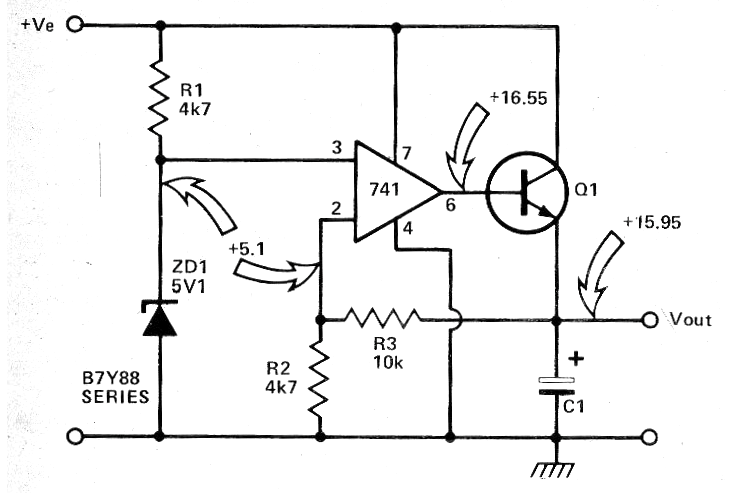

Encontramos este circuito simple en una publicación inglesa denominada Electronic Circuit Design en el n3 de la primavera de 1980. En esta fuente la relación (R3 + R2) / R2 multiplicada por la tensión del zener determina la tensión de salida. La tensión de entrada debe ser por lo menos 2 V mayor que la deseada en la salida y el transistor elegido de acuerdo con la corriente de salida. Para 500 mA utilice el BD135 y para 2 A el TIP42. Otros zeners de la serie BZY88 se pueden utilizar según la tensión deseada.
| Haga click en la imagen para ampliar |
