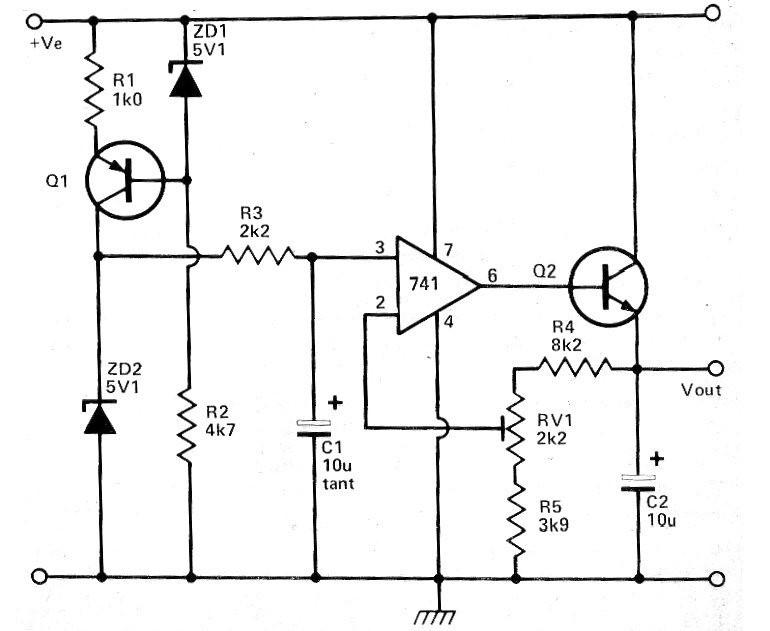

Encontramos este circuito en una publicación inglesa denominada Electronic Circuit Design en el n3 de la primavera de 1980. En esta fuente la tensión del zener determina la tensión máxima de salida. La tensión de entrada debe ser por lo menos 2 V mayor que la mayor deseada en la salida y el transistor elegido de acuerdo con la corriente de salida. Para 500 mA utilice el BD135 y para 2 A el TIP42. Otros zeners de la serie BZY88 se pueden utilizar según la tensión deseada.
| Haga click en la imagen para ampliar |
