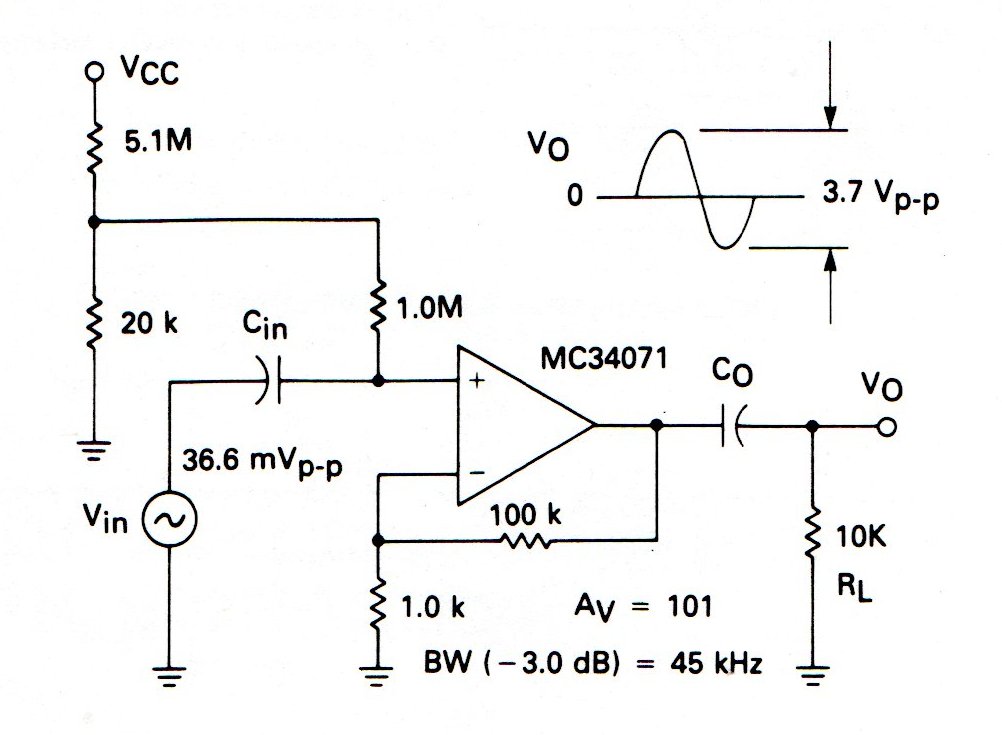

Este circuito para el operativo MC34071 y otros de la misma serie de Motorola se obtuvo en el propio manual del componente. El circuito puede ser alimentado con 5 V y tiene una ganancia de 101 veces. La banda pasante es de 45 kHz.
| Haga click en la imagen para ampliar |
