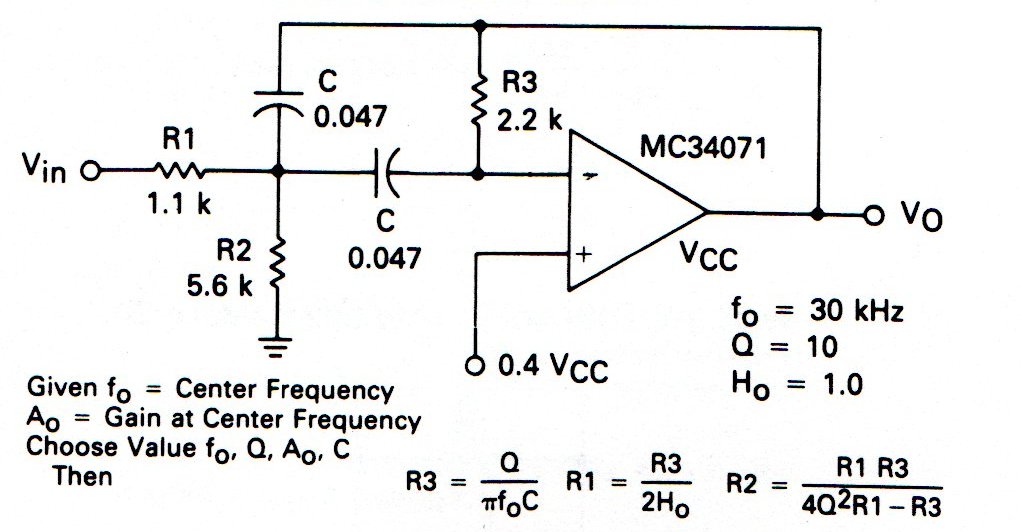

Este filtro centralizado en 30 kHz fue sugerido por Motorola en el manual del circuito integrado utilizado que es de los años 90. El circuito vale para amplificadores más modernos y las fórmulas para cálculos de los componentes según la frecuencia se dan. La ganancia es 10.
| Haga click en la imagen para ampliar |
