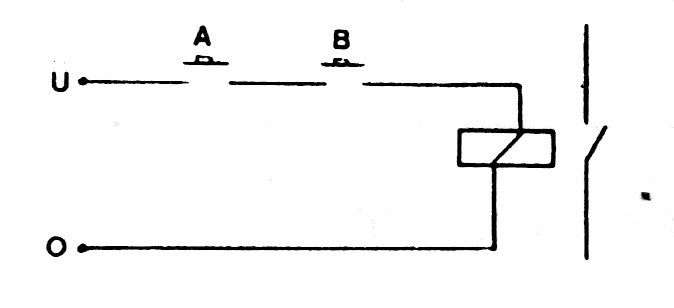

En la figura tenemos el modo de implementar la función E (AND) con dos entradas, en el caso interruptores. Los interruptores, en una aplicación práctica, pueden ser sustituidos por sensores. La tabla de verdad para esta función es:
A B S
0 0 0
0 0 0
1 0 0
1 1 1
