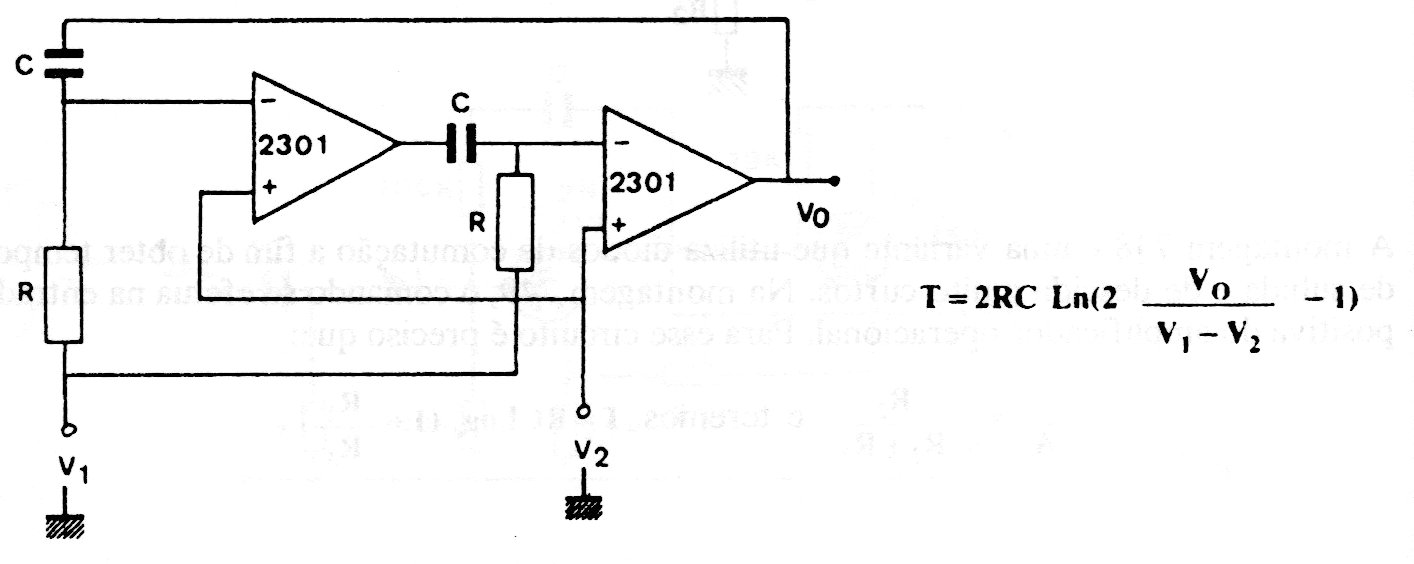

Este astable tiene su frecuencia controlada por las tensiones V1 y V2. El circuito es de una documentación de los años 80, pudiendo ser implementado con operacionales modernos. La fuente debe ser simétrica.
