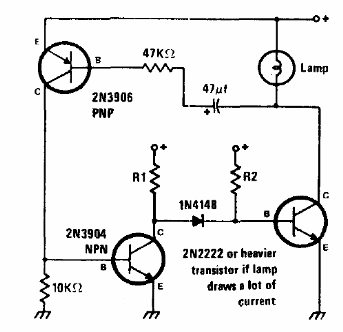

Encontramos este circuito en una documentación de 1978. Su propósito es evitar picos de corriente en una pequeña lámpara de 6 a 12 V hasta 200 mA cuando se establece la alimentación. Los resistores R1 y R2 se calculan de acuerdo con la lámpara y los transistores admite equivalentes como los BC558 para los PNP y BC548 para el NPN.
