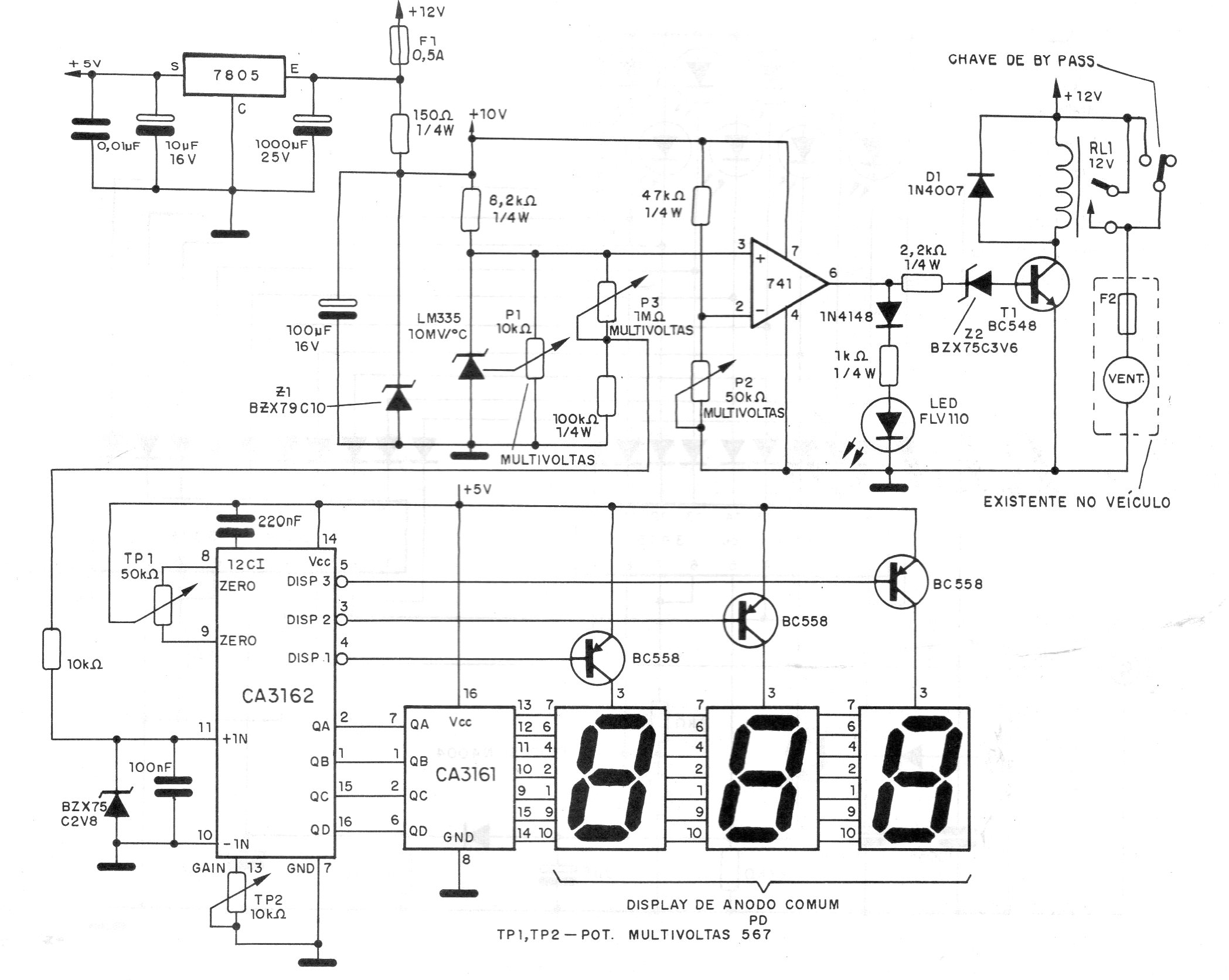

Originalmente este circuito fue diseñado para monitorear la temperatura de un vehículo. Los circuitos integrados de accionamiento de los displays no son muy comunes actualmente. Los ajustes del circuito que corresponden a la escala y la temperatura se realizan a través de trimpots. El circuito es alimentado por una tensión de 12 V con un regulador de 5 V.
| Haga click en la imagen para ampliar |
