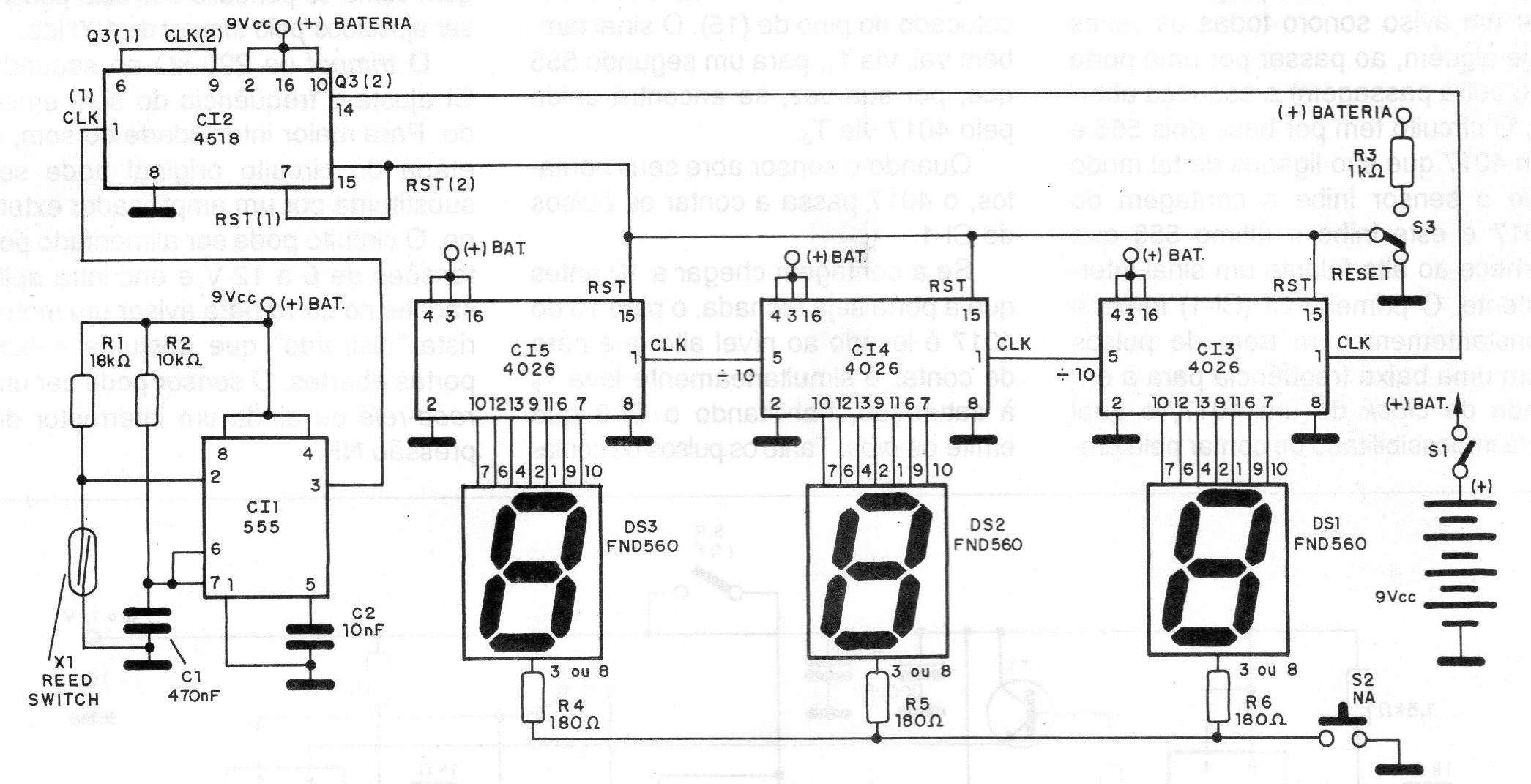

Hemos encontrado este odómetro digital de 3 dígitos para bicicleta (u otra aplicación) en una documentación de 1995. El circuito utiliza como sensor un reed switch que es accionado por un imán fijado al aro de la rueda (u otra pieza móvil, para otra aplicación). El circuito es CMOS y puede ser alimentado por 4 pilas comunes. Los displays son de cátodo común.
| Haga click en la imagen para ampliar |
