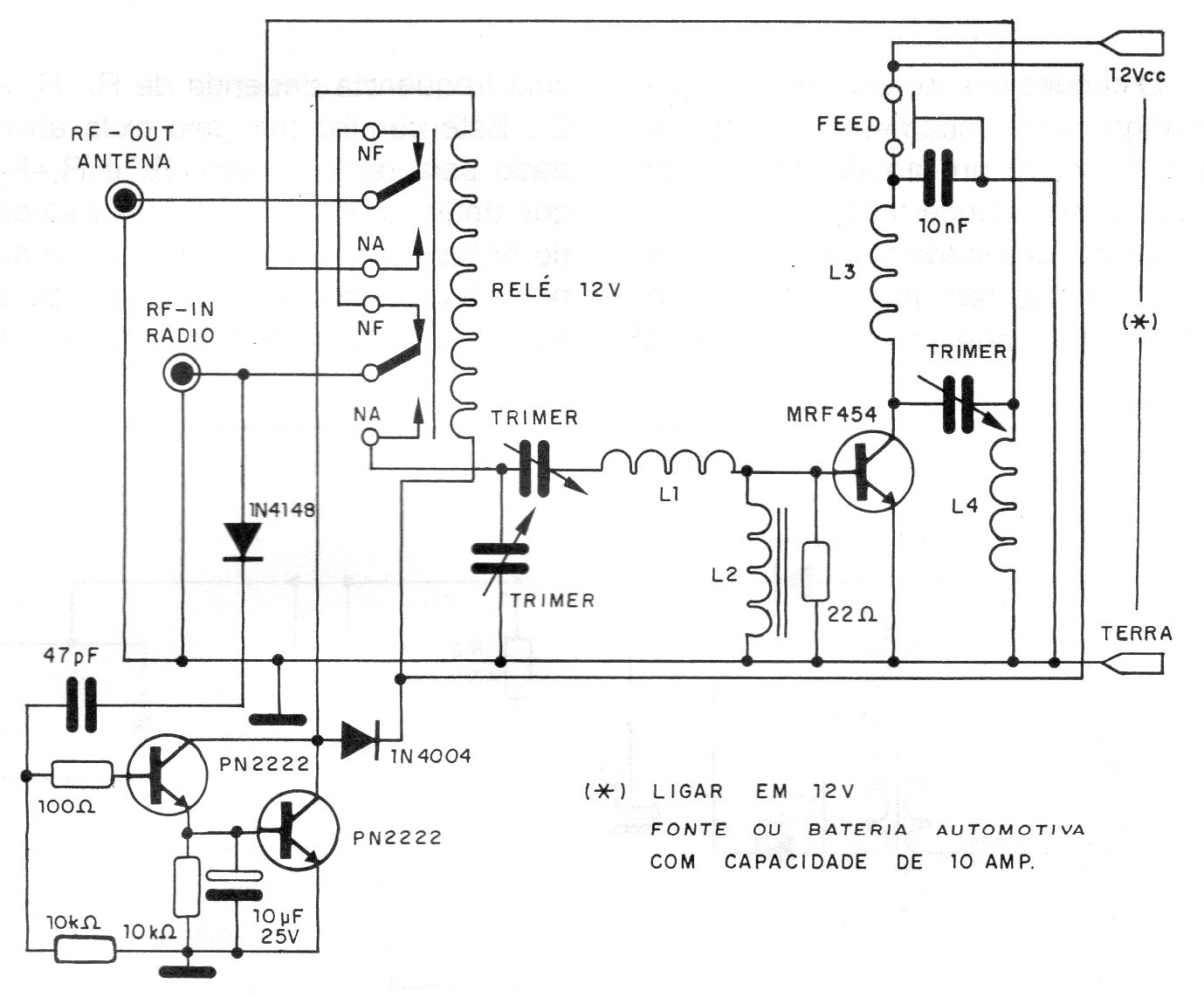

Con las bobinas usadas y el transistor de potencia este circuito amplifica los 5 W de un transmisor de la banda de 11 metros para obtener una potencia de aproximadamente 60 W. El circuito es de una documentación de 1995 y L1 está formada por 3 espiras de hilo 18 con 1 cm de diámetro interno y 1 cm de longitud. L2 consiste en 17 espiras de hilo enrollado en un bolígrafo con una longitud de 1,3 cm aproximadamente. L3 tiene 12 espiras de hilo 18 en forma de 1 cm y L4 tiene 4 espiras de hilo 18 en forma de 1 cm. El transistor debe estar dotado de un disipador de calor.
