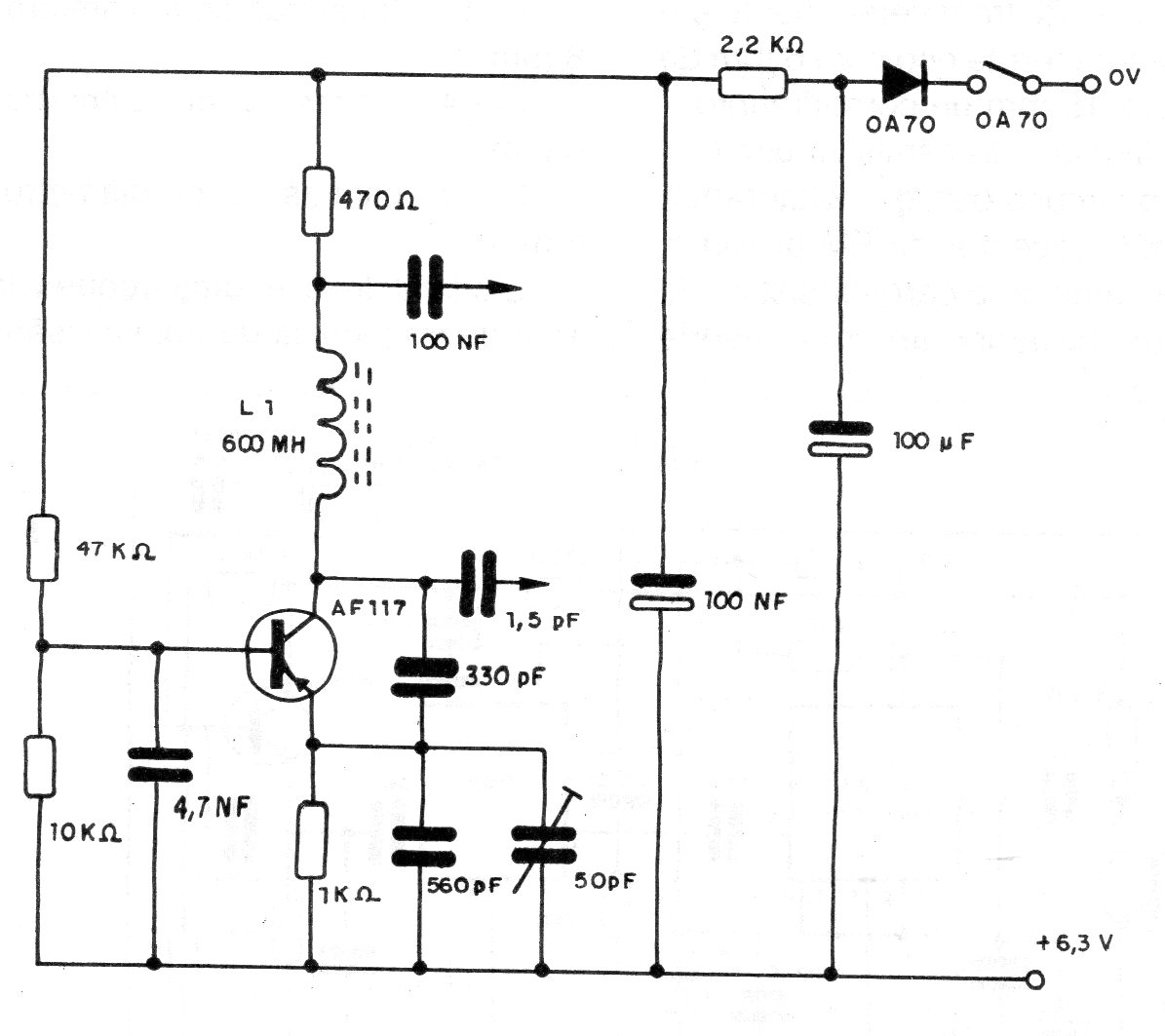

Este circuito se utiliza en receptores de onda corta que no tienen el BFO (Beat Frequency Oscillator) para escuchar señales telegráficas en la banda de ondas cortas. El circuito también decodifica señales de SSB (Single Side Band) siendo utilizado con receptores que posean FI de 455 kHz. La bobina puede ser un transformador de FI de radio AM transistorizado.
