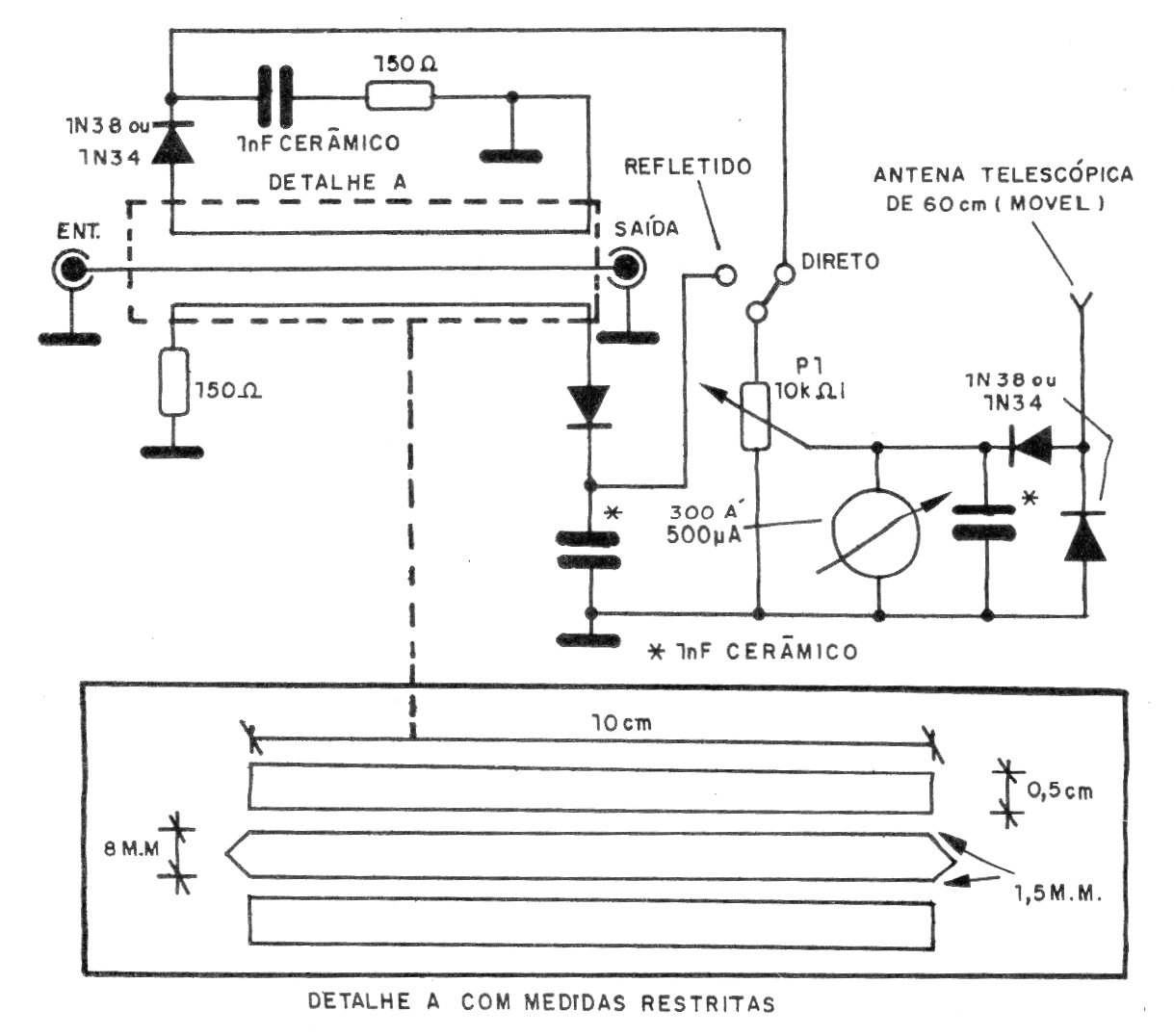

Hemos encontrado este circuito en una publicación de 1995. Se aplica a los transceptores de la banda del ciudadano (11 metros o 27 MHz) siendo conectado entre la salida del transmisor y la antena para obtener la mejor ROE (Relación de ondas Estacionarias). El circuito debe calibrarse sobre la base de otro instrumento similar o en un transmisor cuya ROE en funcionamiento sea conocida.
| Haga click en la imagen para ampliar |
