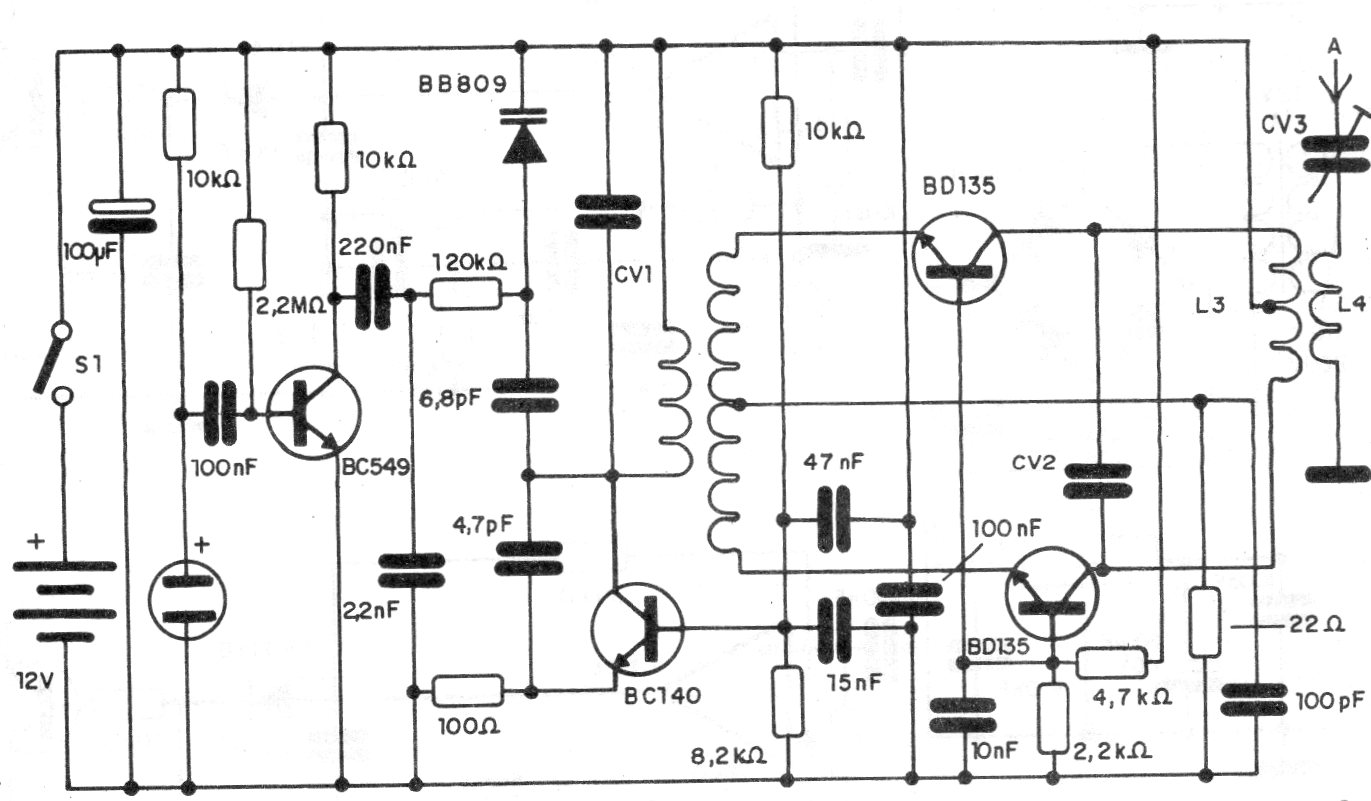

Este transmisor de FM tiene una potencia elevada gracias a un paso amplificador en push-pull en la salida. La bobina L1 consta de 4 espiras de hilo 26 y L2 enlazadas de 3 + 3 espiras todas en un tubo de 1 cm de diámetro sin núcleo con hilo 22 a 24. L3 es igual a L2 y L4 tiene 3 espiras del mismo hilo sobre L3, también en un tubo de 1 cm. La alimentación de 12 V debe venir de batería o fuente con un excelente filtrado.
