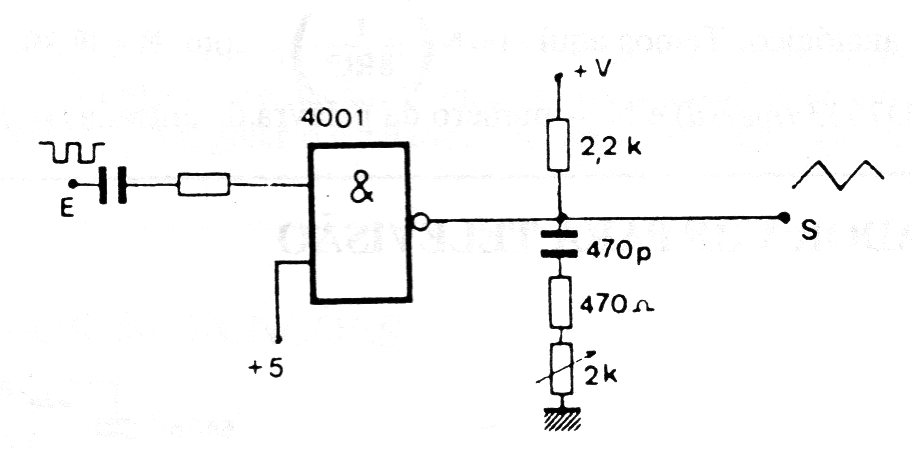

Este circuito utiliza una puerta NAND para convertir señales rectangulares de 50 kHz a 1 MHz en señales triangulares. El circuito es alimentado por 5 V y esta es la amplitud de las señales de salida. El trimpot ajusta la linealidad de la señal de salida. La señal de entrada puede tener amplitudes mayores que 5 V y la resistencia sin valor depende justamente de esta señal.
