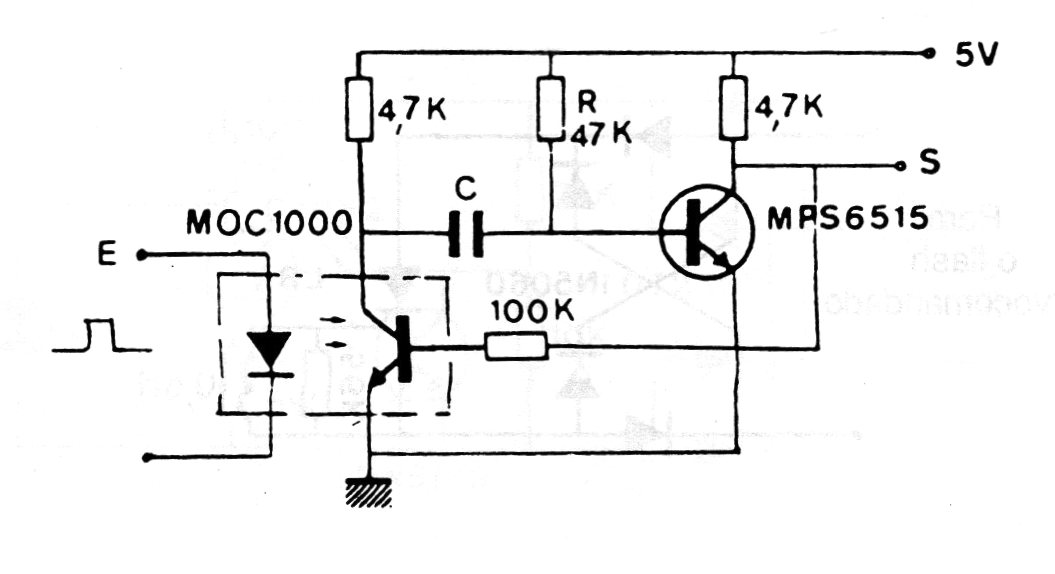

Una nueva configuración de escudo óptico monoestable se muestra a continuación. El tiempo en que la señal de salida está presente es determinada por el condensador C. El acoplador óptico admite equivalentes y en la excitación por un microcontrolador debe preverse un resistor de 120 a 330 ohms en serie con la salida. El circuito es de una antigua documentación francesa. El transistor puede ser el 2N2222.
