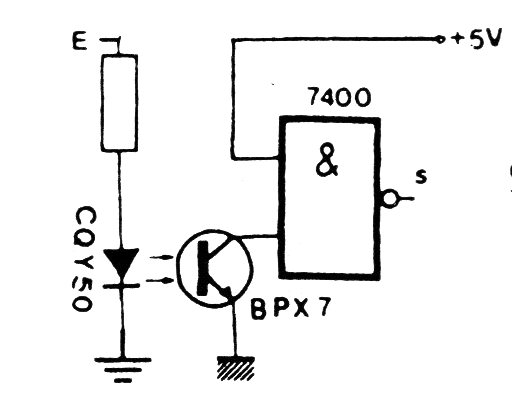

Este circuito muestra cómo controlar una puerta lógica TTL con un foto-transistor. El foto-transistor admite el equivalente así como el diodo emisor. El resistor en serie con el LED emisor puede ser de 330 ohms para lógica de 5 V y 120 ohmios para lógica de 3 V. Los valores correctos dependen del acoplador usado.
