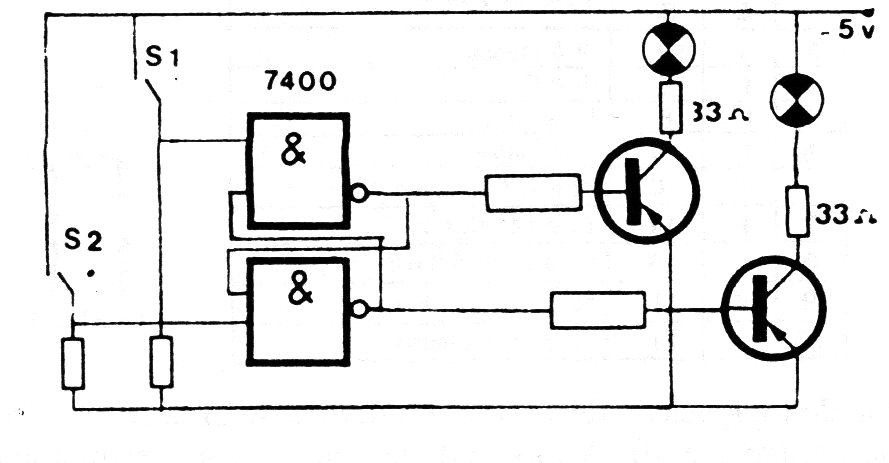

Este circuito fue sugerido por una antigua documentación francesa, pero puede ser usado como shield, en cuyo caso las señales de salidas de un microcontrolador serán usadas en lugar de S1 y S2. En lugar de las lámparas también se pueden utilizar LEDs u otras cargas y los transistores pueden los BC548. El circuito también se puede utilizar como escudo de entrada, en cuyo caso S1 y S2 serán sensores.
