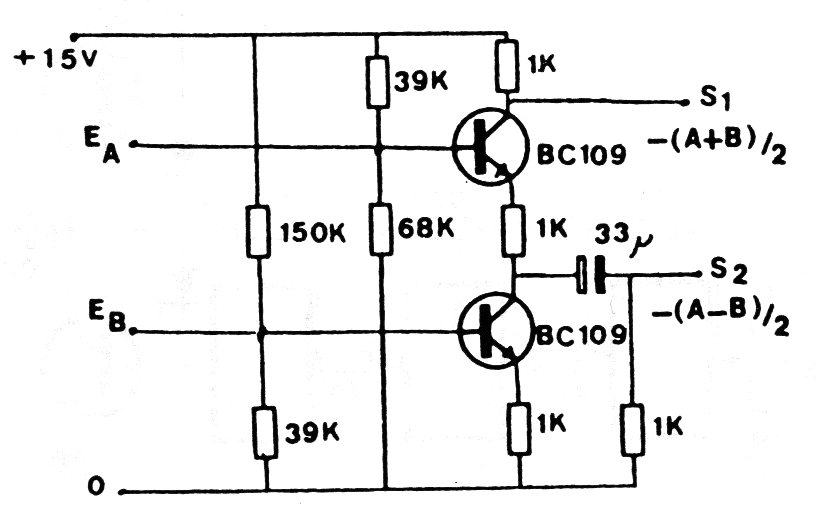

El circuito presentado utiliza transistores comunes que pueden ser los BC549.La amplitud máxima de las señales de entrada es de 1,4 V la tensión de una de las salidas será la suma de las tensiones de entrada y de la otra salida a la diferencia entre las tensiones de entrada.
| Haga click en la imagen para ampliar |
